RFID (raadio-sageduse identifitseerimine) tehnoloogia saadab andmeid raadiosageduslainete kaudu. Põhiline RFID -süsteem koosneb kahest põhikomponendist: RFID -sildid ja RFID -lugejad.

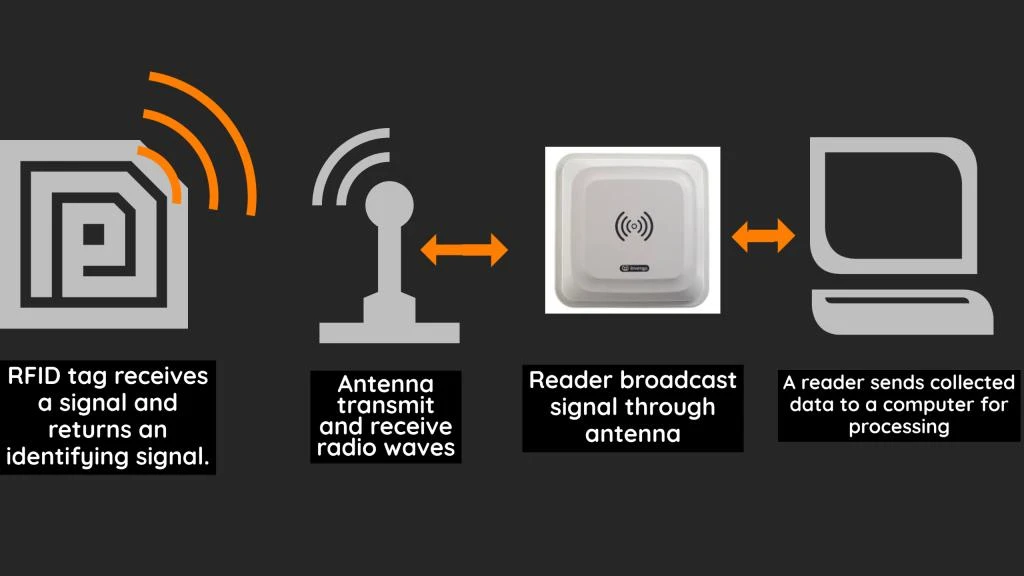

Siin on lihtsustatud selgitus, kuidas RFID andmeid saadab:
RFID -sildid:
RFID -sildid on väikesed elektroonilised seadmed, mis koosnevad mikrokiibist ja antennist. Mikrokiip sisaldab teavet või edastatavaid andmeid, näiteks ainulaadne identifikaator või muud asjakohased üksikasjad.
RFID -sildil olev antenn vastutab nii RFID -lugejalt toite saamise kui ka andmete edastamise eest lugejale.
RFID -lugejad:
RFID -lugejad on seadmed, mis on varustatud antennidega, mis kiirgavad raadiosagedussignaale. Need signaalid toidavad RFID -silte, kui need satuvad lugeja lugemisvahemikku.
RFID -lugeja vastutab ka RFID -siltide edastatud andmete vastuvõtmise ja tõlgendamise eest.
Andmete edastamise protsess:
Kui RFID -silt siseneb RFID -lugeja loodud elektromagnetilisele väljale, võtab see lugeja signaalist juhtmevaba toite. Seda nimetatakse RFID -sildi "pingestamiseks".
Pärast pingestamist muutub RFID -sildi mikrokiip aktiivseks ja hakkab moduleerima lugejalt saadud raadiosagedussignaale. Modulatsioon kodeerib sildile salvestatud andmeid.
Seejärel saadetakse kodeeritud andmeid kandvad moduleeritud signaalid RFID -sildi antenni kaudu RFID -lugejale tagasi.
RFID -lugeja hõivab ja demoduleerib signaale, eraldades RFID -sildi mikrokiibi kodeeritud andmed.
Suhtlusprotokollid:
RFID -süsteemid kasutavad täpse ja usaldusväärse andmeedastuse tagamiseks konkreetseid kommunikatsiooniprotokolle. Need protokollid määratlevad, kuidas RFID -lugeja ja silt suhtlevad, sealhulgas modulatsiooniskeem, sagedus ja andmete kodeerimise meetodid.
Tavalised RFID -kommunikatsiooniprotokollid hõlmavad EPC GEN2 UHF RFID ja ISO 14443/ISO 15693 HF RFID korral.
Sagedusribad:
RFID-süsteemid töötavad erinevates sagedusribades, sealhulgas madala sagedusega (LF), kõrgsagedus (HF) ja ülikõrge sagedusega (UHF). Sagedusriba valik sõltub RFID -süsteemi rakendusest ja nõuetest.
LF RFID töötab tavaliselt umbes 125 kHz, HF RFID töötab umbes 13,56 MHz ja UHF RFID töötab vahemikus 860-960 MHz.
RFID saadab andmeid, kasutades RFID -siltide toiteallikaks ja suhtlemiseks raadiosagedussignaale. RFID -lugeja genereerib elektromagnetilise välja, mis annab energiat RFID -sildile, mis moduleerib ja edastab andmeid lugejale. Lugeja hõivab ja tõlgendab edastatud andmeid, võimaldades RFID -siltidega varustatud objektide tuvastamist ja jälgimist.
